          閥門檢測應用案例

          發表時間:2021-07-05 10:07:39 作者:思瑞瑕疵檢測 來源:www.seocg.cn 瀏覽:

          一、閥門件介紹:

          閥門是是在流體系統中,用來控制流體的方向、壓力、流量的裝置。在流體管道系統中,閥門是控制元件,其主要作用是隔離設備和管道系統、調節流量、防止回流、調節和排泄壓力。


          二、適用范圍:

          球閥件中使用三坐標測量多且頻繁。


          三、測量注意事項:

          本案例以球閥為檢測對象。


          四、測量過程分析:

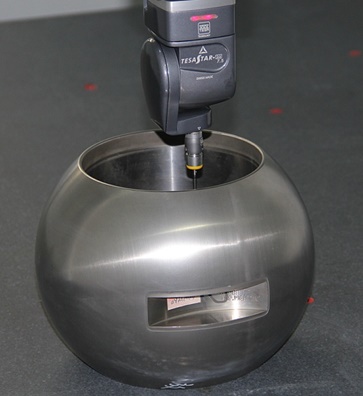

          第一步:工件分析。根據實際工件的尺寸來選擇機型。

          閥門檢測應用案例(圖1)

          第二步:工件裝夾。根據工件的實際情況固定工件。


          五、具體測量步驟:

          1、在PC-DMIS中導入CAD數模。導入CAD數模-常用的IGES格式或STP格式。

          閥門檢測應用案例(圖2)

          2、通過手動打面,線,點3-2-1法建立坐標系原點。測量面,圓柱(相當于線),球(相當于點);

          閥門檢測應用案例(圖3)

          面,圓柱,球建立坐標系如下圖:

          閥門檢測應用案例(圖4)

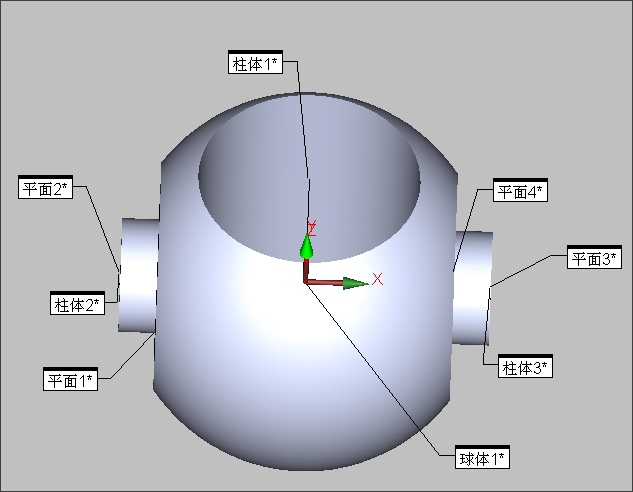

          3、評價:根據圖紙測量要評價的元素。

          閥門檢測應用案例(圖5)

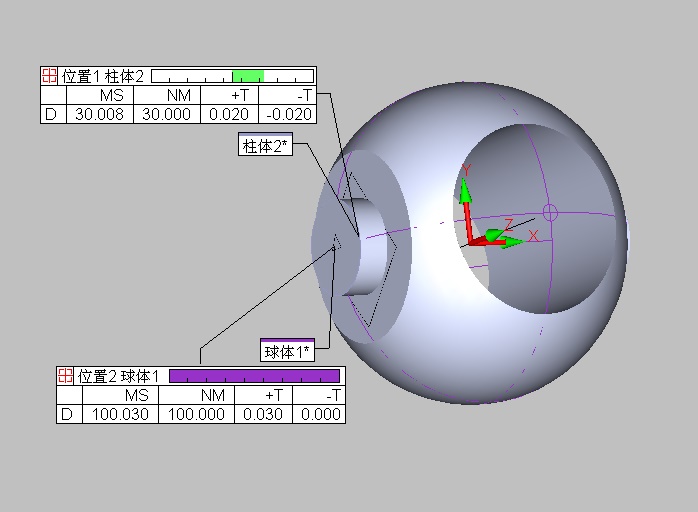

          選擇元素評價距離,直徑

          閥門檢測應用案例(圖6)

          選擇元素評價垂直度,同軸度

          閥門檢測應用案例(圖7)

          4、檢測完成,輸出報告。在檢測報告的顯示中,紅色為正向超差,黃色為負向超差,在圖形區域中的為公差范圍內。

          閥門檢測應用案例(圖8)

          六、總結:

          此案例可以生成圖文并茂的檢測報告,讓您的客戶更清楚了解閥門的檢測結果。


          七、閥門檢測機型推薦:

          Croma三坐標測量儀
