          五金零部件檢測步驟分享

          發表時間:2021-07-05 09:07:17 作者:思瑞瑕疵檢測 來源:www.seocg.cn 瀏覽:

          一、五金零部件工件介紹:

          五金零部件是指鐵、鋼、鋁等金屬經過鍛造、壓延、切割等物理加工制造而成的各種金屬器具件。傳統的五金零件中也叫小五金、五金配件。五金零部件包含模具五金零件、機械五金零件、日用五金零件、櫥窗五金零件、船舶五金零件、建筑五金

          零件、航空航天五金零件以及安防用品等。


          二、適用范圍:

          此案例為汽車上的一個配件:五金零部件,適合測量類似產品。


          三、測量注意事項:

          主要測量產品面上實際R角。


          四、測量過程分析:

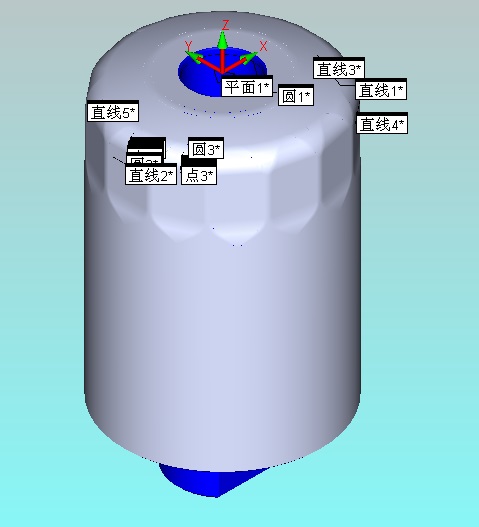

          第一步:工件分析。根據產品要求主要測量型面上R角數值及對邊的距離。

          五金零部件檢測步驟分享(圖1)

          第二步:工件裝夾。使用吸磁式夾具裝夾。


           五、具體測量步驟:

          測針可使用直徑Φ1mm的測針。

          1、測針校驗:選擇合適的角度,如:A0B0,A7.5B0,A7.5B90,A7.5B45等。

          2、建立坐標系:先修改其產品,再迭代法建立坐標系。由于模型坐標在產品之外,只能通過迭代法進行構建坐標。

          五金零部件檢測步驟分享(圖2)

          五金零部件檢測步驟分享(圖3)

          3、根據圖紙要求進行測量R角數值及對邊距離。

          五金零部件檢測步驟分享(圖4)

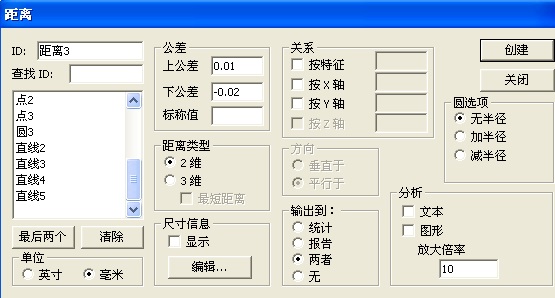

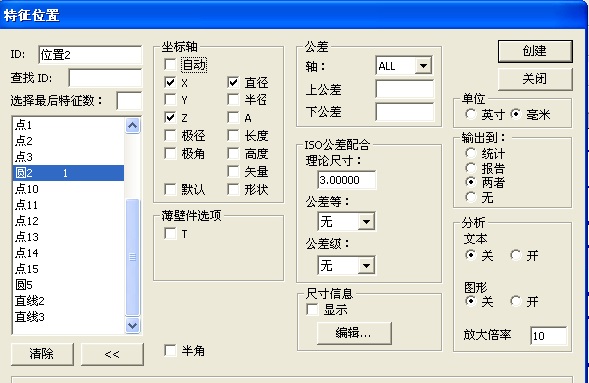

          4、使用特征位置進行評價。

          五金零部件檢測步驟分享(圖5)

          五金零部件檢測步驟分享(圖6)

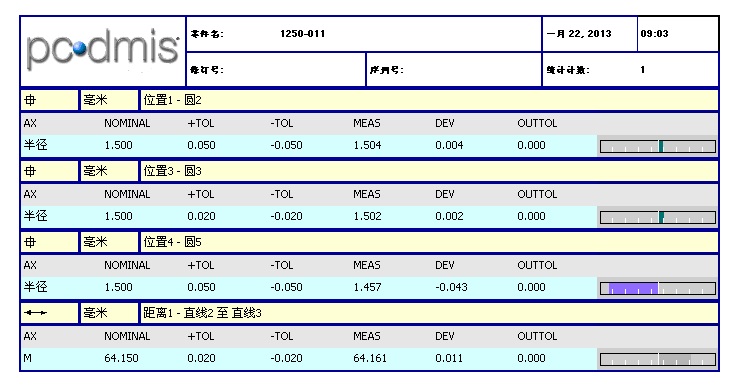

          5、得出的評價,并將輸出PDF格式。

          五金零部件檢測步驟分享(圖7)



          六、總結:

          此案例主要運用迭代法,以及測量R角,在此我們需要主要測量R角需要熟練的使用機器。


          七、五金零部件檢測機型推薦:

          Croma三坐標測量儀;配置:TESA-M7.5-M8+2BY20
